可組合模組耳機架 Composability Module Headphone Stand



記得在大葉工設的大學時期,
就非常愛模組化的設計。
只需要一兩個簡單的重複零件,
仰賴組合的巧思就能變化出各種用途,
真的相當迷人。
雖然最後並非工業設計系畢業。
但是工設魂還是不會變的啦 :D~~

之前製作簡易耳機架 DIY Headphone Stand時,
其實就計畫之後要用全列印的方式來構成,
要考慮FDM線絲列印速度跟成品耐用度。
所以造型要盡量保持精簡而且接近2D片狀。

因為M3D的列印機範圍不大,
所以組合版的尺寸設定為 30*80mm 厚度3mm。
利用分次列印組件,組合跟維修都相當容易。


基本概念就是一個類似窗框的組合版,
加上夾具機構。

組合版
橙色 PLA 預估線絲長度 82.77167 inches
Print Quality: Low
Fill Density:Hollow Thick Walls (Fast)
實際列印克數:5g
一組兩片耗時:1小時25分

最重要的夾具:
這是一開始的夾具設計,
但因為列印線絲容易有誤差,夾住還是太鬆。

後來又簡化成基本的ㄇ形結構。
但還是因為列印線絲的誤差很難夾緊。

修正到最後的版本:
橙色 PLA 預估線絲長度52.02364 inches
Print Quality: Low
Fill Density:Hollow Thick Walls (Fast)
實際列印克數:3.1g
一組12個耗時:50分

經過幾次的修正造型跟尺寸,
這個版本已經能容許列印的浮動誤差了。
組合版固定也沒太大問題。

看起來的確沒什麼。
最大的特色呢?
就是可以隨心所欲的組合成各種樣子。
當然這樣的概念也可以放大。
利用板材、角材、鐵件等等。
邏輯都是一樣的,(板子+固定機構)*n 個。
模組化真的迷人阿。

比如~~

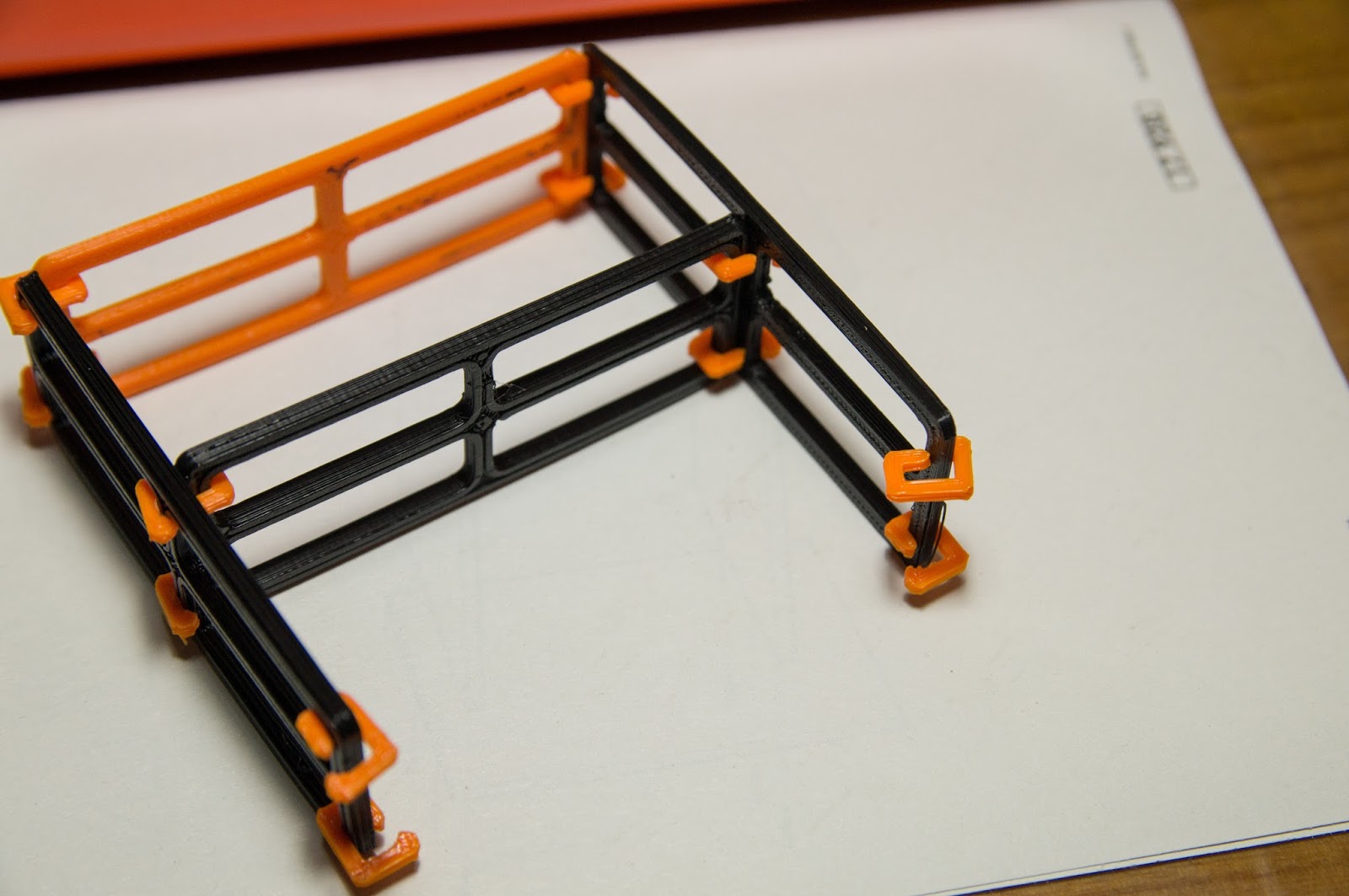

列印小型的組合,
可以當作抽屜隔版、或是小型架來用。

右下上方,
夾具卡進框的方式。


把耳機拿下來單拍架子。
還有很多組合方式可以延伸變化。

2015/12/16 更新 版本V2

這次繪製的V2版本組合版厚為2mm
底座圓形厚度3mm
卡榫公差為0~0.1mm
圓形組合片上下/左右 預留差異1mm












說真的....
還是第一個版本比較好看...囧...


檔案已放入Thingiverse:
http://www.thingiverse.com/thing:1179724
